Onde Fazer o Cadastro de Instrumentos?

Aplica-se apenas a todos os produtos
Observação:
Os dados utilizados neste documento são genéricos e simulados no ambiente de homologação.
As imagens deste documento são ilustrativas

Introdução:
O modulo de Calibração tem como objetivo controlar as informações de Calibrações dos Equipamentos de Medição e dos Padrões pelo Laboratório de Calibração de uma Empresa.

Os Equipamentos a Calibração estão separados em dois Tipos:

• Os Instrumentos: Paquímetros, Micrometros, Balança Relógios, todo tipo de Equipamento que afere algo.
• Os Calibradores: São os Padrões utilizados na Calibração dos Equipamentos e dos próprios Padrões. Exemplo, o mais conhecido deles Caixa de Bloco Padrão.

Instrumento / Cadastro /Planilha de Calibração
Os Instrumentos são cadastrados com as informações técnicas de Fabricação do Equipamento e dos Pontos de Calibração em sua Planilha de Calibração.

Esses Pontos de Calibração são os pontos no Instrumento que a calibração vai calibrar quando o Equipamento de Medição já não mede com a precisão de no mínimo 95% de confiança.

Exemplo:
Uma Balança dentro de uma empresa que com o passar do tempo e do uso, vai deixando de ser precisa nas aferições dos pesos.

Um outro Exemplo seria um Relógio:
Dentro de grandes Indústrias existem caldeiras com altas temperaturas ou caldeiras de alta pressão, onde um relógio faz essas medições com precisão, para que possa produzir algum Produto Específico.

Esses relógios têm que estar calibrado para que possa realizar essa medição em uma excelência de no mínimo 95% de confiabilidade.

Procedimentos:

Acesse a janela MTCINSBR - Cadastro de Instrumentos

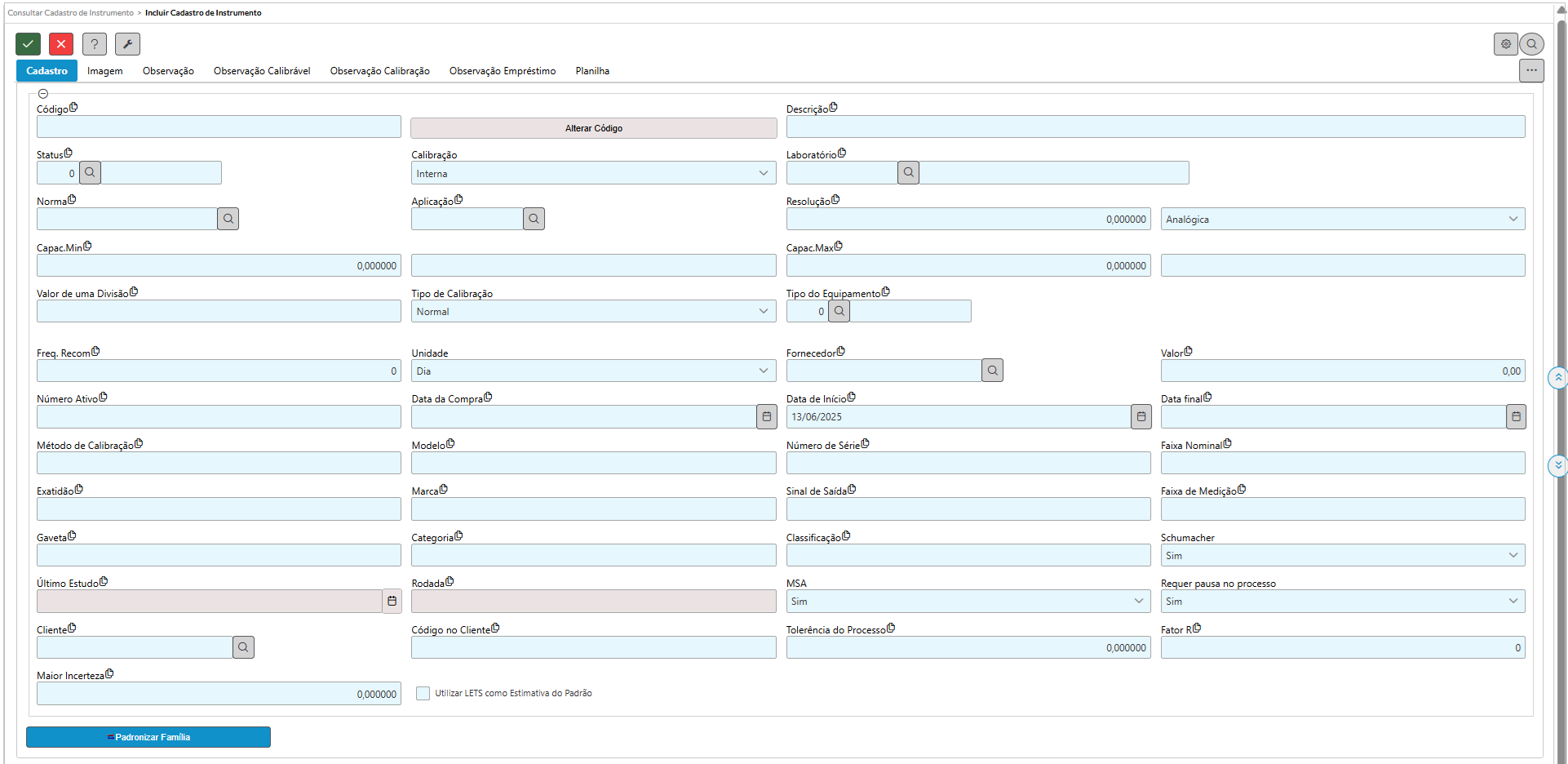

Passo 1 – Guia Cadastro
O Cadastro do Equipamento tem alguns campos chaves para serem cadastrados porque são validados em Relatórios ou em outras janelas.

• Código: Gerar o Código do Equipamento
• Descrição: A Descrição do Equipamento
• Status: É Importante pois o seu cadastro irá validar as Calibrações de Itens Ativos e ele será filtro em vários relatórios de pesquisas no calibração
• Calibração: É para informar se a Calibração desse equipamento será feita internamente ou por algum laboratório externo
• Resolução: É uma informação importante porque ela pode fazer parte do cálculo de incerteza no momento da calibração do Equipamento. Na frente desse campo tem a informação Analógica ou Digital apenas para informativo
• Maior Incerteza: É outro campo importante desse cadastro é o valor de maior incerteza do Equipamento que também fará parte no cálculo de Incerteza do Equipamento
• Tipo de Equipamento: Vai servir para que possa criar uma Família de Equipamentos e para vincular as Fórmulas de Conformidade para esses Tipos de Equipamentos.

  A Função Família na calibração vai servir agrupar os Equipamentos para pode copiar Planilhas e Cadastros de Equipamentos para que fiquem iguais.

  No cadastro do Tipo do Equipamento está vinculado a Fórmula de Conformidade Pontual utilizada para as Calibrações dos Equipamentos.
  Onde Fazer o Cadastro de Tipo de Equipamento?
• Tipo de Calibração: Esse campo vai indicar se a Calibração será Normal ou como Carga e Descarga, geralmente utilizada para Calibrar Relógios, esse Tipo de Calibração impacta na fórmula do cálculo de Incerteza do Equipamento.
• Frequência Recomentada: É importante para a validade das calibrações que o Equipamento vai ter, essa informação é técnica porque vai variar da análise feita na Empresa para saber se um Equipamento poderá ficar por muito tempo sem calibrar ou não. Esse Campo será calculado na Calibração do Equipamento.
• Os demais campos são informativos que geralmente vem do Fabricante do Equipamento para serem preenchidos no cadastro.

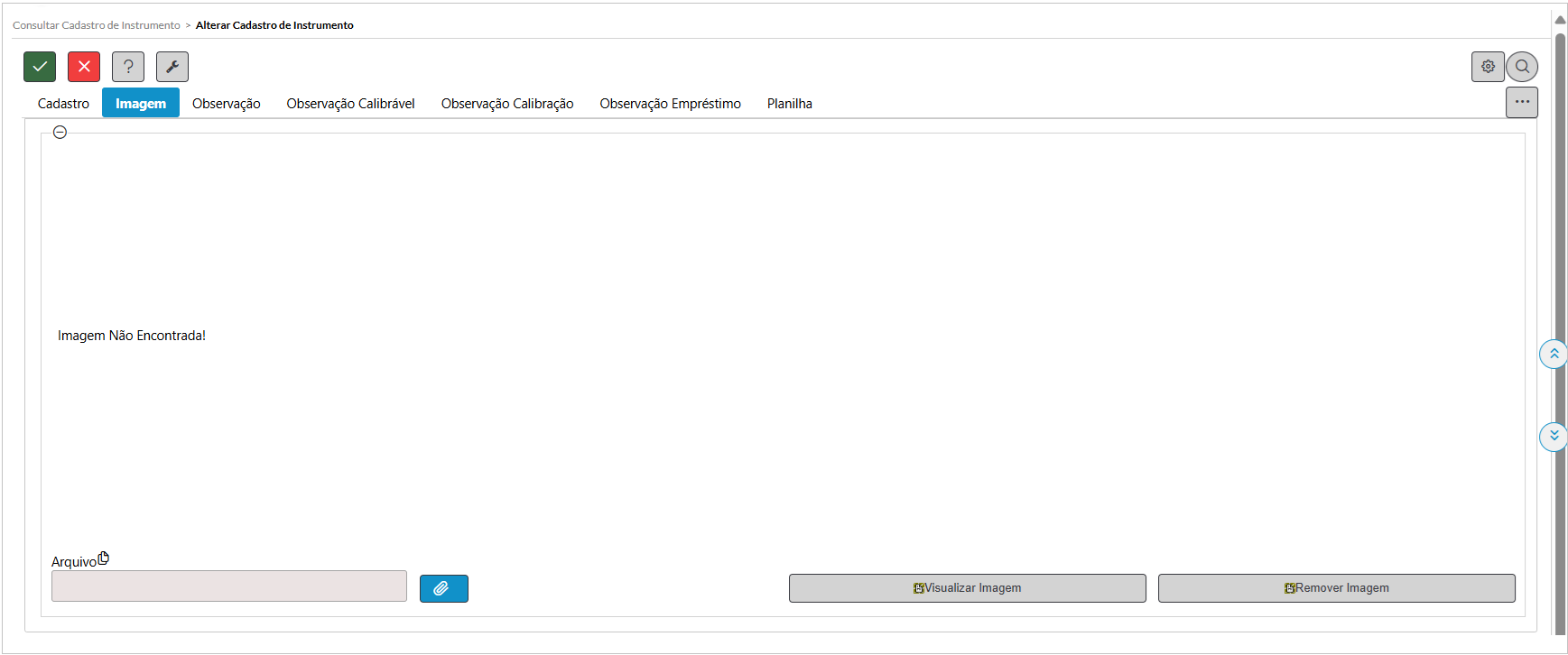

Passo 2 – Guia Imagem
Essa Guia é para anexar Imagem do Equipamento ao cadastro.

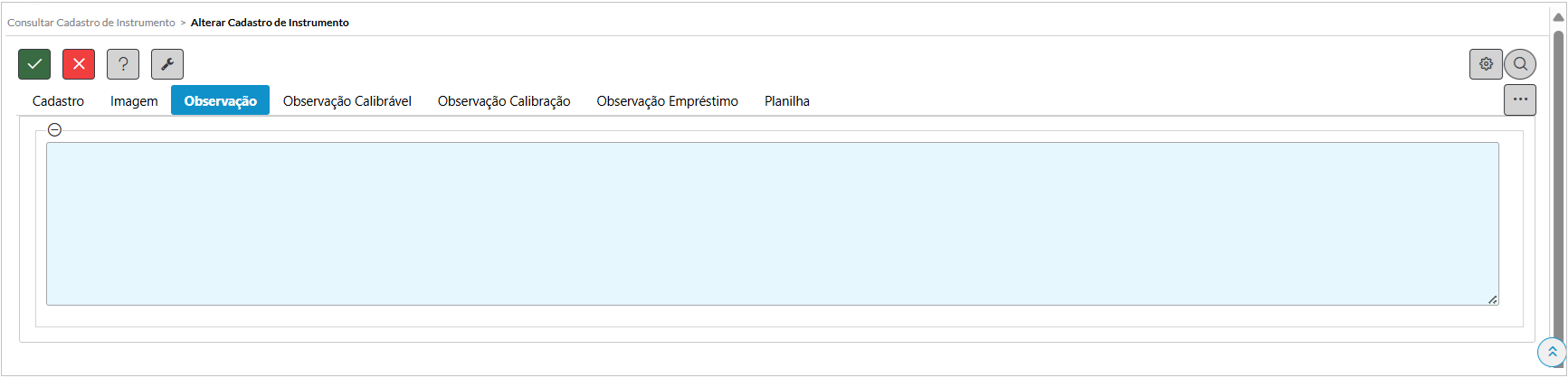

Passo 3 – Guia Observação
Essa Guia é para se necessário preencher alguma Observação de Cadastro do Equipamento.

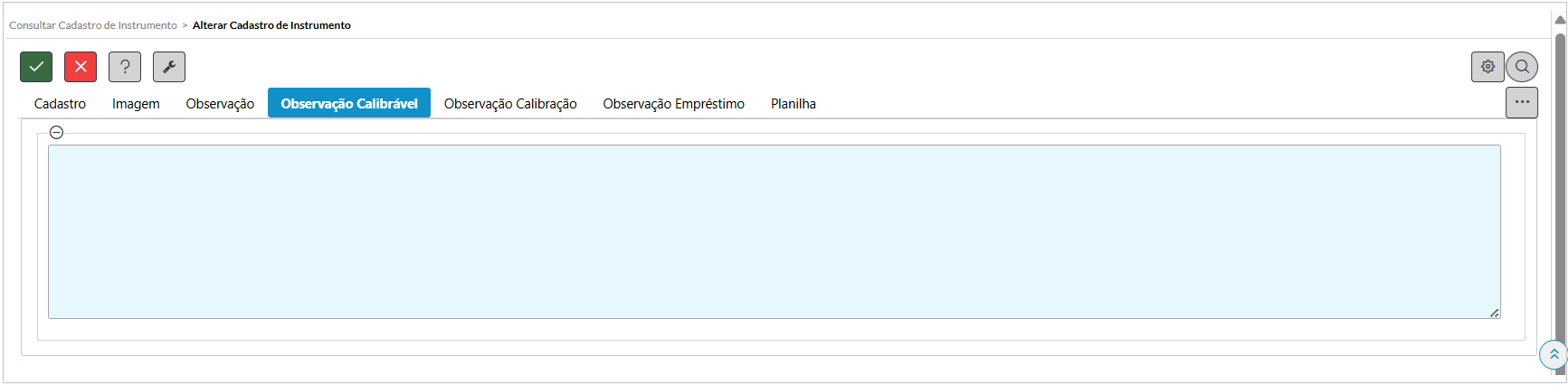

Passo 4 – Guia Observação Calibrável
Pode ser utilizada caso queira inserir informações para quando o equipamento for calibrado.

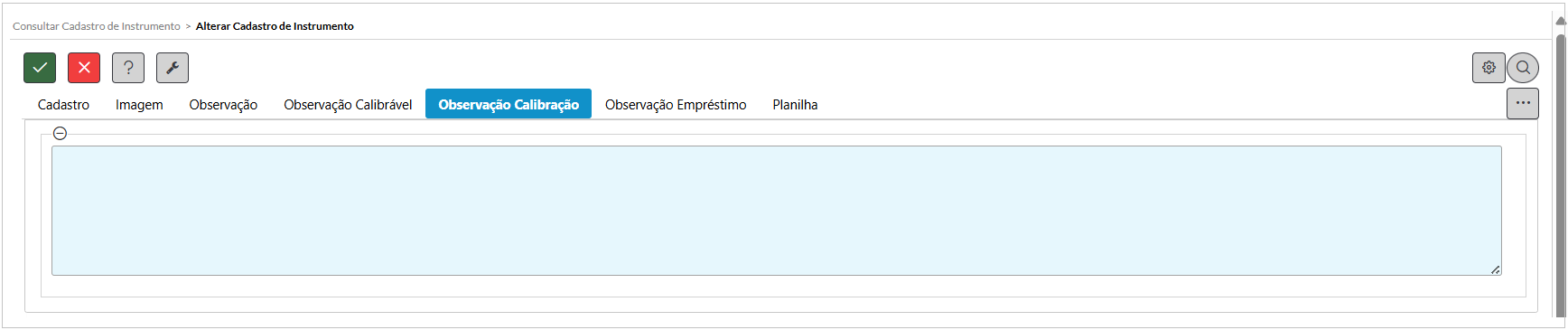

Passo 5 – Guia Observação na Calibração
Essa é uma Observação preenchida no momento da calibração do Equipamento para que no cadastro o usuário possa consultar uma observação feita na calibração.

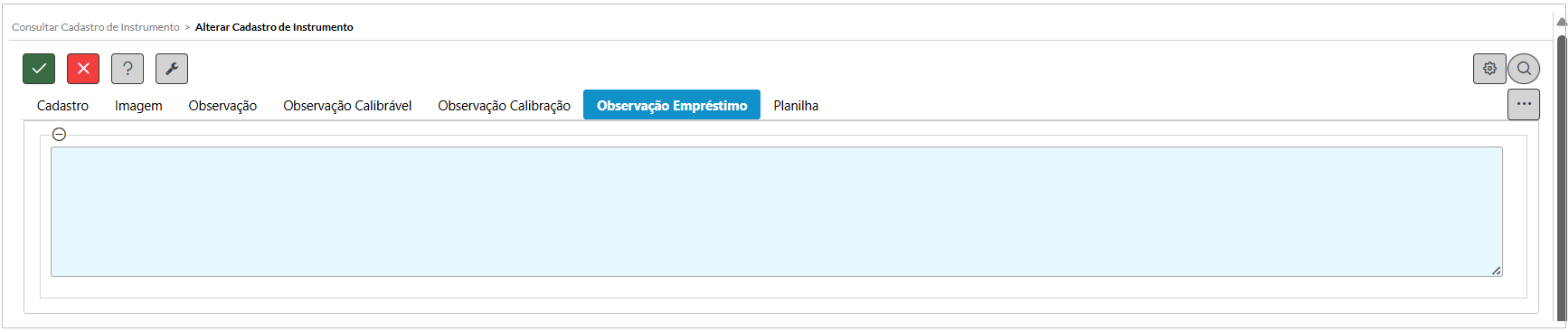

Passo 6 – Guia Observação no Empréstimo
Essa é uma Observação preenchida no momento do Empréstimo do Equipamento para que no cadastro o usuário possa consultar essa Observação.

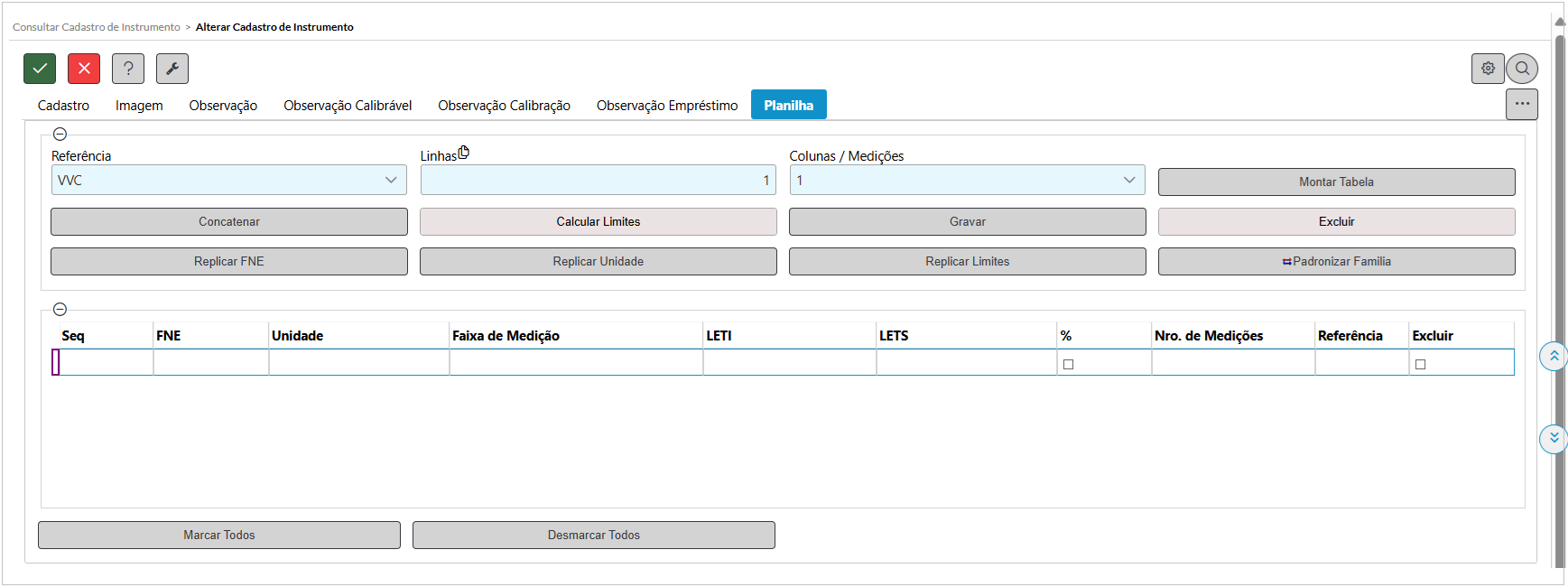

Passo 7 – Guia Planilha

Nessa janela a configuração dos campos acontece da seguinte forma:

• Colunas/Medições: Ao incluir um valor a esse campo o sistema vai gerar uma Planilha com o número de medições que o Usuário fará quando estiver calibrando um equipamento.
  No Momento que estiver calibrando quantas vezes o usuário irá repetir o valor encontrado na calibração. Esse número de vezes será importante porque ele dará o valor médio dos valores encontrados na Calibração desse ponto de Medição.

• Referência: V.V.C. ou V.I.: São valores que o sistema irá utilizar no momento da calibração do Equipamento, onde ele irá pegar valores de Incerteza e Resolução do Padrão ou do próprio Instrumento no momento dos lançamentos da Calibração.

• Linha: É o número de linhas de pontos de medições que será inserida na planilha, por exemplo se o equipamento tiver 5 pontos de medições eu vou informar 5 linhas na planilha de calibração para lançar os valores.
  Após preenchido esses campos deve-se clicar no Botão “Montar Tabela”, o Sistema irá montar na parte de baixo da janela a Planilha de Calibração onde o usuário irá finalizar o cadastro preenchendo os campos:
  • FNE
  • Unidade
  • Faixa de Medição

• LETI e LETS: São os Limites Inferior e Superior.

  Os campos Faixa de Medição, os Limites Inferiores e Limites Superiores e os Números de Medições e a Referência são os campos principais dessa tela para que o usuário possa realizar uma Calibração.

  As Faixas de Medições são os pontos que o Metrologista irá Calibrar no Equipamento no momento da Calibração lá no Laboratório de calibração.

• Botão Padronizar Família: Esse Botão irá copiar a Planilha de Calibração desse Equipamento que está sendo cadastrado e levar essa planilha para todos os outros Equipamentos que forem do mesmo Tipo de Equipamento desse que está sendo cadastrado.
